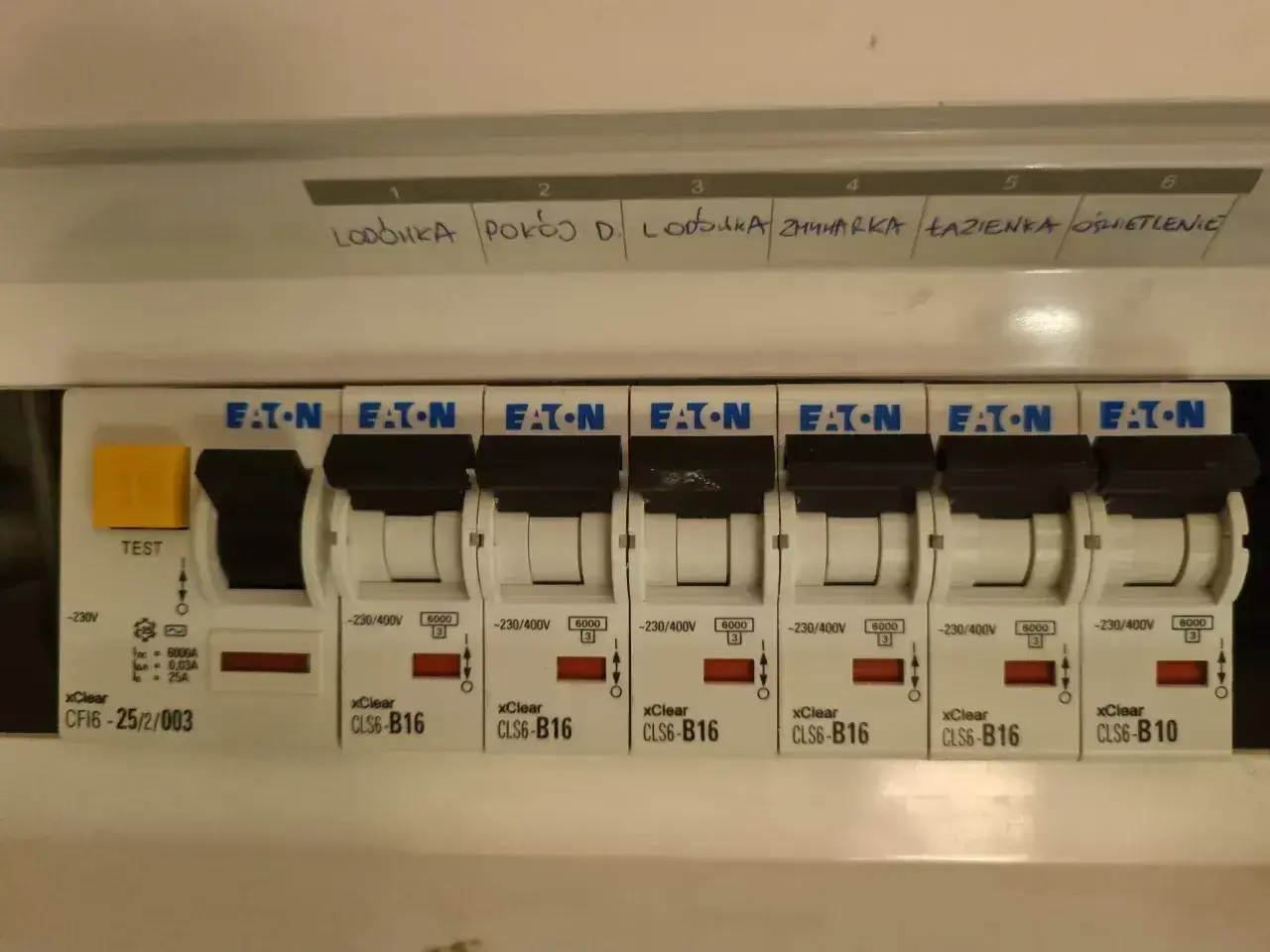

Zabezpieczenie przedlicznikowe to element, który w praktyce decyduje o tym, czy instalacja elektryczna pracuje bezpiecznie i zgodnie z warunkami przyłączenia. Chroni przewody zasilające, ogranicza skutki przeciążenia i wyznacza granicę między siecią operatora a instalacją odbiorcy. W tym tekście rozkładam temat na części: jak działa taki układ, jakie są jego typy, jak dobrać parametry i kiedy przy modernizacji domu trzeba działać ostrożnie, zwłaszcza przy fotowoltaice albo większych odbiornikach.
Najważniejsze informacje o ochronie przed licznikiem w jednym miejscu
- To element zamontowany przed licznikiem, zwykle po stronie operatora i zabezpieczony plombą.
- Jego zadanie to ochrona WLZ, czyli wewnętrznej linii zasilającej, oraz ograniczanie skutków przeciążenia i zwarcia.
- W praktyce spotyka się głównie wkładki topikowe, rozłączniki bezpiecznikowe i wyłączniki nadmiarowo-prądowe.
- Granica 63 A jest w Polsce ważna, bo często oddziela prostsze przyłącza od bardziej wymagających układów technicznych.
- Zmiana mocy, rozdział instalacji, prace przy plombach albo dołożenie fotowoltaiki wymagają sprawdzenia warunków z operatorem.
- Jeśli instalacja zaczyna wybijać, nie warto od razu zwiększać zabezpieczenia bez analizy przewodów i selektywności.
Jak działa zabezpieczenie przedlicznikowe i co chroni
Najprościej mówiąc, to pierwszy „strażnik” instalacji po stronie zasilania. Montuje się go najbliżej układu pomiarowo-rozliczeniowego, czyli zestawu licznika i osprzętu, który służy do rozliczania zużycia energii. Jego rola nie polega na wygodzie użytkownika, tylko na ochronie przewodów i ograniczeniu skutków tego, że przez instalację popłynie zbyt duży prąd albo pojawi się zwarcie.
W praktyce ten element chroni przede wszystkim WLZ, czyli wewnętrzną linię zasilającą. To przewód lub zestaw przewodów między punktem przyłączenia a rozdzielnicą odbiorczą. Jeśli jego przekrój jest dobrany do 25 A, a ktoś bez analizy podniesie zabezpieczenie do 63 A, problem nie znika - on tylko przesuwa się w głąb instalacji i może skończyć się przegrzaniem przewodów, a w skrajnym przypadku pożarem.
Warto też rozróżnić dwa pojęcia, które często są mylone. Zabezpieczenie przed licznikiem nie jest tym samym co główny wyłącznik w domowej rozdzielnicy. Ten drugi służy do odłączania obwodów w budynku, a pierwszy zwykle znajduje się w części plombowanej i nie jest elementem, który można traktować jak zwykły „bezpiecznik do wymiany”. Jeśli zadziała, to sygnał, że instalacja albo odbiór mocy wymaga sprawdzenia, a nie tylko ponownego załączenia.
W praktyce dobrze dobrany układ działa jak zawór bezpieczeństwa: nie pozwala, by przez domową instalację przepłynęło więcej, niż przewidział projekt i warunki przyłączenia. To prowadzi do pytania, jakie rozwiązania stosuje się najczęściej i czym naprawdę się od siebie różnią.
Jakie rozwiązania spotyka się najczęściej
Nie każdy układ przed licznikiem wygląda tak samo. W jednych instalacjach spotkasz klasyczne wkładki topikowe, w innych wyłącznik nadmiarowo-prądowy, a w bardziej rozbudowanych zestawach także rozwiązania taryfowe albo ograniczniki mocy. Dobór zależy od operatora systemu dystrybucyjnego, mocy przyłączeniowej i tego, czy instalacja jest jednofazowa, czy trójfazowa.
| Rodzaj | Jak działa | Plusy | Ograniczenia | Gdzie bywa stosowany |
|---|---|---|---|---|
| Wkładki topikowe w rozłączniku bezpiecznikowym | Wkładka topi się przy przeciążeniu lub zwarciu i odcina obwód. | Prosta konstrukcja, dobra odporność na zakłócenia, czytelna zasada działania. | Po zadziałaniu trzeba wymienić wkładkę; to nie jest element do samodzielnej improwizacji. | Starsze przyłącza, część zestawów pomiarowych i rozwiązania dopuszczane przez operatora. |
| Wyłącznik nadmiarowo-prądowy | Reaguje na przeciążenie i zwarcie, a po usunięciu przyczyny można go ponownie załączyć. | Wygodny w eksploatacji, łatwy do kontroli, często lepiej pasuje do współczesnych zestawów. | Wymaga właściwej charakterystyki i selektywności z innymi zabezpieczeniami. | Nowe zestawy pomiarowe, modernizacje i układy z dostępem do części zabezpieczeniowej. |
| Ogranicznik mocy lub wyłącznik taryfowy | Ogranicza pobór do ustalonej wartości zgodnej z mocą umowną. | Pomaga utrzymać parametry przyłącza i uporządkować pracę instalacji. | Nie zastępuje dobrego projektu przewodów ani właściwego doboru odbiorników. | Przyłącza, w których operator wymaga selektywności i precyzyjnego limitu prądu. |
W dokumentach operatorów często przewija się granica 63 A. Poniżej tej wartości wiele przyłączy mieści się w prostszym układzie pomiarowym, a powyżej zaczynają się rozwiązania bardziej wymagające projektowo i formalnie. To nie jest przypadkowy próg: przy wyższych prądach znaczenie mają już nie tylko same ampery, ale też selektywność, przekroje przewodów i warunki pracy całego przyłącza.
Tu pojawia się praktyczna zasada, którą zawsze powtarzam: nie wybiera się rodzaju zabezpieczenia „na oko”, tylko pod konkretną instalację. Jeśli kolejna sekcja ma mieć sens, trzeba spojrzeć na moc, liczbę faz i realne obciążenie, a nie tylko na to, że poprzedni wkład „jeszcze działa”.
Jak dobrać wartość do mocy i przekroju przewodów
Najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na to, ile „trzyma” bezpiecznik, a pomija resztę układu. Tymczasem wartość zabezpieczenia musi pasować do mocy umownej, liczby faz, długości i przekroju WLZ oraz do tego, jakie odbiorniki faktycznie pracują w budynku. Inaczej projektuje się dom z kuchnią indukcyjną i pompą ciepła, a inaczej niewielkie mieszkanie z podstawowym wyposażeniem.
Orientacyjnie można przyjąć, że dla zasilania jednofazowego 230 V moc rośnie o około 0,23 kW na każdy amper, a dla trójfazowego 400 V o około 0,69 kW na każdy amper. To daje prosty punkt odniesienia przy rozmowie z projektantem albo elektrykiem.
| Prąd zabezpieczenia | Orientacyjna moc 1-fazowa | Orientacyjna moc 3-fazowa | Co to zwykle oznacza w praktyce |
|---|---|---|---|
| 16 A | ok. 3,7 kW | ok. 11,1 kW | Małe obciążenie, prostsza instalacja, ostrożność przy większej liczbie odbiorników. |
| 20 A | ok. 4,6 kW | ok. 13,9 kW | Minimalny komfort przy części domów i niewielkich obiektach. |
| 25 A | ok. 5,8 kW | ok. 17,3 kW | Częsty poziom dla domu jednorodzinnego bez bardzo ciężkich odbiorników. |
| 32 A | ok. 7,4 kW | ok. 22,2 kW | Większy zapas na kuchnię elektryczną, ogrzewanie czy ładowanie auta. |
| 40 A | ok. 9,2 kW | ok. 27,7 kW | Układ dla bardziej wymagających domów i małych obiektów usługowych. |
| 63 A | ok. 14,5 kW | ok. 43,6 kW | Wyraźnie większa rezerwa mocy, często już przy bardziej złożonych instalacjach. |
Te liczby są orientacyjne, ale pokazują najważniejszą rzecz: podniesienie amperażu nie tworzy energii z powietrza. Jeśli przewody, złącza albo rozdzielnica nie mają odpowiedniej rezerwy, większe zabezpieczenie tylko ukryje problem. Z kolei zbyt niska wartość będzie wyzwalać zabezpieczenie przy normalnej pracy domu, zwłaszcza po dołożeniu pompy ciepła, płyty indukcyjnej lub ładowarki EV.
Właśnie dlatego przy zmianach w instalacji trzeba wiedzieć, kiedy zwykła wymiana elementu nie wystarczy i trzeba wejść w formalności operatorskie. To jest dobry moment, żeby przejść do tematu zgłaszania prac i plomb.
Kiedy rozdział instalacji wymaga nowego układu pomiarowego
Jeżeli planujesz większą przebudowę, rozdział instalacji na dwa niezależne układy pomiarowe albo zwiększenie mocy, nie traktuj tego jak zwykłej wymiany osprzętu. W wielu przypadkach trzeba wystąpić o nowe warunki przyłączenia, a nie tylko poprosić elektryka o „mocniejsze bezpieczniki”. To ważne zwłaszcza wtedy, gdy zmiana dotyczy części plombowanej albo wpływa na miejsce dostarczania energii.
Najczęstsze sytuacje, w których warto od razu sprawdzić formalności, to:
- zwiększenie mocy przyłączeniowej po dołożeniu nowych odbiorników,
- rozdział domu lub budynku na dwa niezależne punkty rozliczeniowe,
- przeniesienie licznika lub przebudowa szafki pomiarowej,
- wymiana zabezpieczenia znajdującego się w części plombowanej,
- montaż fotowoltaiki, magazynu energii albo ładowarki samochodu elektrycznego,
- podejrzenie uszkodzenia plomb, przegrzewania lub niestabilnej pracy instalacji.
Przed takimi pracami należy zgłosić sprawę do operatora, bo zdjęcie plomby bez uzgodnienia może zostać potraktowane jako naruszenie układu pomiarowego. W praktyce oznacza to nie tylko ryzyko techniczne, ale też formalne. Po modernizacji monter zwykle sprawdza poprawność wykonania i ponownie plombuje zestaw.
Jeden z najgłośniejszych przykładów pokazuje, że to nie jest drobiazg. TAURON Dystrybucja opisywał przypadek, w którym w układzie związanym z mikroinstalacją zmieniono zabezpieczenie z 20 A na 100 A bez właściwego uzgodnienia. To dobrze obrazuje skalę problemu: taki ruch zmienia parametry całego przyłącza i może obciążyć instalację w sposób, którego projekt nigdy nie przewidywał.
Jeśli formalności są już jasne, trzeba jeszcze zrozumieć, jak fotowoltaika i większe obciążenia wpływają na pracę tego elementu. Właśnie tam pojawia się najwięcej nieporozumień.
Co zmienia fotowoltaika, pompa ciepła i ładowarka auta
Instalacja PV nie zwalnia z myślenia o zabezpieczeniach, tylko je komplikuje. Gdy dom zaczyna nie tylko pobierać energię, ale też oddawać ją do sieci, zmienia się kierunek przepływu mocy, a to wpływa na całą selektywność ochrony. Dlatego przy mikroinstalacji patrzę nie tylko na moc falownika, ale też na stan licznika, przekroje przewodów i dopasowanie zabezpieczeń do warunków przyłączenia.
Fotowoltaika sama w sobie nie wymaga „mocniejszego bezpiecznika” z automatu. Czasem problemem jest napięcie w sieci, czasem niewłaściwy dobór przewodów, a czasem po prostu suma odbiorników, które włączają się w tym samym czasie: pompa ciepła, klimatyzacja, piekarnik, indukcja i ładowarka samochodu. W takim układzie zabezpieczenie przed licznikiem powinno być dobrane tak, by działało selektywnie względem aparatury w rozdzielnicy, a nie ją zastępowało.
Najczęściej właśnie przy nowoczesnych domach wychodzi, że stara wartość 25 A była wystarczająca kilka lat temu, ale dziś już nie daje komfortu pracy. Nie oznacza to jednak automatycznie skoku do 63 A. W pierwszej kolejności trzeba policzyć bilans mocy, sprawdzić typ przyłącza i ocenić, czy modernizacja wymaga też wymiany WLZ albo rozdzielnicy.
Dobrym testem jest pytanie: czy po odłączeniu jednego dużego odbiornika problem znika? Jeśli tak, to być może nie trzeba ruszać części przedlicznikowej, tylko lepiej rozłożyć obciążenia w czasie albo przeprojektować rozdział faz. To prowadzi wprost do najczęstszych błędów, które widzę przy takich modernizacjach.
Najczęstsze błędy przy zmianie ochrony i jak ich uniknąć
W praktyce problem zaczyna się zwykle od pośpiechu. Ktoś słyszy, że „wybija bezpiecznik”, więc chce natychmiast zwiększyć jego wartość. To zły odruch, bo objaw nie mówi jeszcze, gdzie leży przyczyna. Prawdziwy powód może być banalny, jak uszkodzony odbiornik, ale może też oznaczać, że przewód zasilający jest za słaby na aktualne obciążenie.
Najczęstsze błędy, które warto od razu wyeliminować, to:
- mylenie zabezpieczenia przed licznikiem z głównym wyłącznikiem w domu,
- samowolne zwiększanie amperażu bez sprawdzenia przekrojów przewodów,
- ignorowanie selektywności, przez co wyłącza się nie ten element, który powinien,
- traktowanie powtarzających się zadziałań jako „kaprysu starego bezpiecznika”,
- otwieranie lub modyfikowanie części plombowanej bez zgody operatora,
- pomijanie wpływu fotowoltaiki, pompy ciepła i ładowarki EV na obciążenie całego układu.
Jeśli coś „wyrzuca” regularnie, zacząłbym od pomiarów i przeglądu połączeń, a nie od podnoszenia wartości ochrony. W wielu przypadkach wystarcza korekta obciążenia, wymiana zużytego aparatu albo uporządkowanie podziału obwodów. Dopiero gdy wiadomo, że instalacja ma realny zapas, można rozmawiać o zmianie parametrów.
Warto też pamiętać o drobnej, ale ważnej rzeczy: jeśli chcesz po prostu wyłączyć zasilanie na czas wyjazdu lub remontu, nie robi się tego na zabezpieczeniach przedlicznikowych. Te elementy są częścią układu, który służy także do zasilania licznika, więc do odłączania instalacji powinny służyć elementy po stronie odbiorcy. Ta różnica bywa lekceważona, a potem generuje niepotrzebne problemy.
Co sprawdzić przed modernizacją domu z fotowoltaiką
Jeśli planujesz większą zmianę, najlepiej zacząć od prostego, technicznego przeglądu. Nie chodzi o papier dla papieru, tylko o to, żeby modernizacja nie skończyła się przepłaceniem za zbyt duży zapas albo przeciwnie - na ciągłych wyłączeniach i przegrzewaniu przewodów.
- Sprawdź, jaka jest obecna moc umowna i jaka wartość ochrony widnieje w dokumentach przyłączeniowych.
- Policz sumę największych odbiorników, a nie tylko moc jednego urządzenia.
- Oceń, czy WLZ, rozdzielnica i złącze mają rezerwę na dodatkowe obciążenie.
- Jeśli planujesz PV, magazyn energii, pompę ciepła lub ładowarkę EV, potraktuj to jako jedną modernizację, a nie kilka osobnych drobnych zmian.
- Gdy trzeba ruszyć plombę albo zmienić układ pomiarowy, zgłoś to przed rozpoczęciem robót.
W dobrze zaprojektowanej instalacji przedlicznikowa ochrona nie jest elementem, o którym pamiętasz codziennie. Ma po prostu działać pewnie, cicho i zgodnie z założeniami. Jeśli po modernizacji nadal masz wątpliwości, lepiej zrobić jeden rzetelny przegląd więcej niż później szukać przyczyny przegrzania, błędnego doboru albo odmowy odbioru przez operatora.
