Anoda: znak + czy -? Zrozum polaryzację w DC i PV!

Patryk Mazur 17 maja 2026

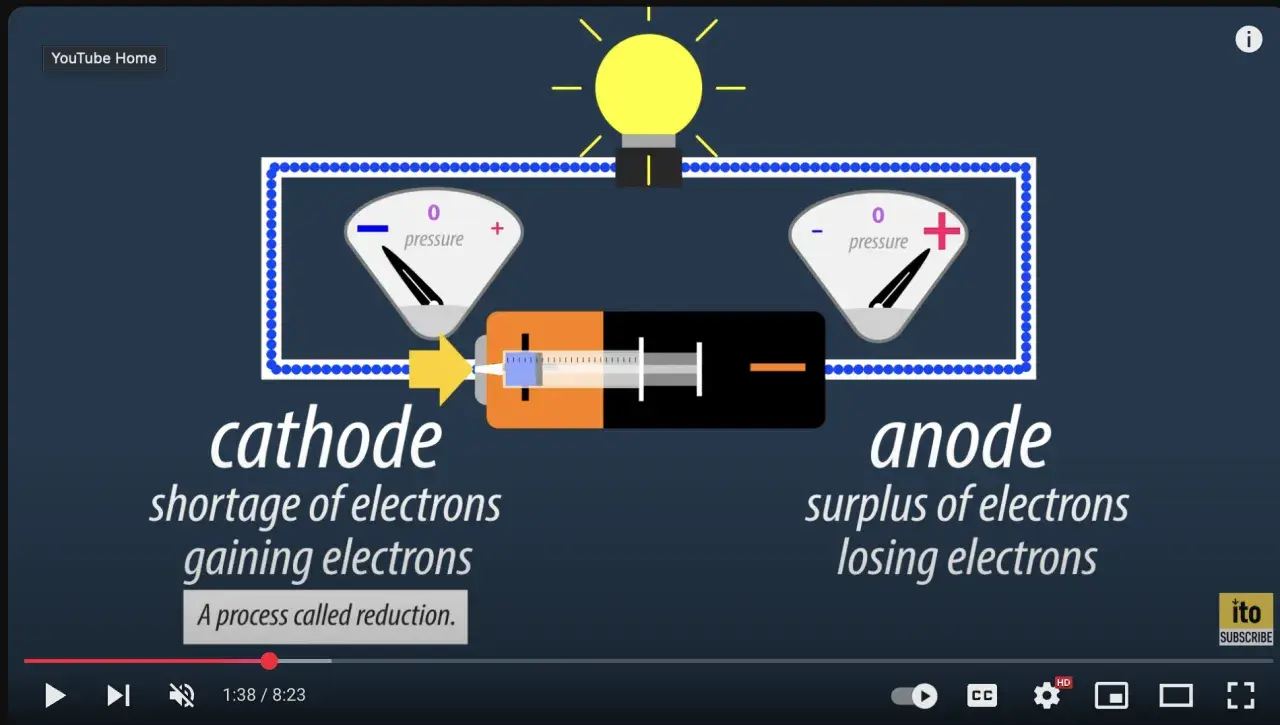

Schemat obwodu elektrycznego z żarówką, baterią i dwoma wskaźnikami. Po lewej "katoda" (niedobór elektronów), po prawej "anoda" (nadmiar elektronów).

Spis treści

W praktyce najwięcej nieporozumień wokół elektryczności bierze się z tego, że jeden termin może oznaczać coś trochę innego w baterii, diodzie, ogniwie paliwowym czy elektrolizerze. W tym tekście wyjaśniam, czym jest anoda, jak działa w obwodach prądu stałego i dlaczego kierunek przepływu ładunku ma znaczenie przy energii, ładowaniu i ochronie instalacji. Dorzucam też proste sposoby rozpoznania biegunów, bo właśnie tu najczęściej pojawiają się kosztowne pomyłki.

Najkrócej najważniejsze są kierunek prądu, reakcja i kontekst urządzenia

  • Elektroda anodowa to ta strona układu, na której zachodzi utlenianie, czyli oddawanie elektronów.
  • W opisie technicznym liczy się prąd konwencjonalny, a nie ruch elektronów, dlatego łatwo o pozorne sprzeczności.
  • W bateriach, ogniwach paliwowych i elektrolizerach ten sam termin może występować przy innym znaku bieguna.
  • W praktyce nie warto zgadywać po kolorze przewodu, tylko sprawdzać schemat, oznaczenia i miernik.
  • W instalacjach PV i magazynach energii błąd polaryzacji potrafi zatrzymać pracę układu albo uszkodzić elektronikę.

Czym jest anoda i dlaczego nie zawsze ma ten sam znak

Najprościej ujmuję to tak: to elektroda, na której zachodzi utlenianie. W języku obwodów oznacza to stronę, do której wpływa prąd konwencjonalny, czyli umownie od plusa do minusa. Elektrony poruszają się w przewodniku odwrotnie, więc jeśli ktoś miesza oba opisy, od razu robi się chaos.

W elementach spolaryzowanych, takich jak diody, ogniwa czy źródła chemiczne, nazwa nie wynika wyłącznie z koloru przewodu albo z tego, gdzie akurat stoi znak +. Liczy się proces zachodzący na elektrodzie. Jeśli pamięta się zasadę „utlenianie na jednej stronie, redukcja na drugiej”, łatwiej zrozumieć cały układ bez uczenia się na pamięć pojedynczych wyjątków.

Ja zwykle zaczynam od pytania: czy patrzę na układ jako źródło energii, odbiornik energii, czy element, w którym zachodzi reakcja chemiczna. To właśnie od odpowiedzi zależy, jak odczytuję polaryzację. Dzięki temu różnica między opisem elektrochemicznym a obwodowym przestaje być myląca, a staje się po prostu użyteczna. Teraz przejdę do tego, jak widać to w konkretnych urządzeniach.

Jak zachowuje się w baterii, ogniwie paliwowym i elektrolizerze

W praktyce najbardziej myli nie sama definicja, tylko to, że w różnych urządzeniach ta sama elektroda pracuje w innych warunkach. Właśnie dlatego patrzę na układ, a nie tylko na nazwę elementu. Poniższe zestawienie porządkuje trzy najczęstsze przypadki, z którymi spotyka się osoba pracująca z prądem stałym i energią.

Układ Co dzieje się na elektrodzie anodowej Typowy znak Praktyczny przykład
Bateria lub akumulator oddający energię Oddawane są elektrony do obwodu zewnętrznego Zwykle biegun ujemny Akumulator 12 V zasilający przetwornicę albo oświetlenie
Ogniwo paliwowe Paliwo oddaje elektrony, a reakcja napędza przepływ prądu Zwykle biegun ujemny Ogniwo wodorowe w układzie stacjonarnym lub mobilnym
Elektrolizer Zewnętrzne zasilanie wymusza utlenianie i odrywa elektrony Zwykle biegun dodatni Produkcja wodoru z wody w instalacji procesowej
Dioda półprzewodnikowa Prąd może wpływać przez stronę przewodzenia po podaniu właściwej polaryzacji Zależny od kierunku podłączenia Prostownik, LED, układ zabezpieczający

Jak podaje Departament Energii USA, w baterii elektrony i jony poruszają się różnymi drogami jednocześnie, a to właśnie współpraca tych ruchów pozwala magazynować i oddawać energię. Dla praktyka oznacza to jedno: znak elektrody nie jest stały raz na zawsze, tylko zależy od trybu pracy układu. To dobry moment, żeby przejść od teorii do prostych metod rozpoznawania biegunów.

Jak odróżnić ją od katody bez zgadywania

Gdy mam przed sobą element bez pełnej dokumentacji, nie ufam intuicji. W układach DC jedna pomyłka może skończyć się przepalonym bezpiecznikiem, zadziałaniem ochrony albo uszkodzeniem elektroniki. Zamiast tego sprawdzam kilka rzeczy po kolei, bo to daje pewniejszy wynik niż „wydaje mi się, że tak powinno być”.

Co sprawdzić Na co patrzeć Dlaczego to działa
Schemat lub dokumentacja Oznaczenia A/K, plus/minus, strzałki przepływu Producent opisuje sposób pracy układu, a nie tylko obudowę
Dioda LED Dłuższa nóżka i krótsza nóżka, a także płaska krawędź obudowy To najprostszy fabryczny sygnał orientacji wyprowadzeń
Dioda prostownicza Pasek na obudowie Pasek zwykle wskazuje stronę katody, więc łatwo ustalić kierunek przewodzenia
Bateria lub akumulator Znaki na obudowie, opis zacisków, dokumentacja BMS W systemach z magazynem energii oznaczenia są ważniejsze niż sama kolorystyka przewodów
Miernik Test diody albo pomiar napięcia Pomiar pokazuje rzeczywisty stan połączenia, a nie przypuszczenie

Ja zawsze kończę na mierniku lub schemacie, bo to najszybszy sposób, żeby nie zgadywać. W urządzeniach małej mocy można jeszcze wybaczyć drobny błąd, ale w instalacji zasilanej z akumulatora lub z paneli słonecznych margines bezpieczeństwa szybko się kończy. Skoro już widać, jak to sprawdzać, warto przejść do tego, gdzie ten termin ma największe znaczenie w energetyce.

Dlaczego ten termin ma znaczenie w fotowoltaice i domowej energetyce

W systemach związanych z energią odnawialną spotykam ten temat częściej, niż wielu osobom się wydaje. Dotyczy to nie tylko samego magazynu energii, lecz także regulatorów ładowania, przetwornic, układów wodorowych i ochrony przed korozją. W obwodach 12, 24 i 48 V jeden źle podłączony przewód może uruchomić zabezpieczenie albo uszkodzić elektronikę szybciej, niż użytkownik zdąży zareagować.

Obszar Dlaczego to ważne Co robić w praktyce
Magazyn energii Odwrotna polaryzacja może wywołać alarm BMS albo zatrzymać start systemu Sprawdzić oznaczenia przed pierwszym podłączeniem i po każdej ingerencji w okablowanie
Falownik i regulator MPPT Wejście DC musi mieć właściwy kierunek przepływu prądu Stosować bezpieczniki, kolejność uruchamiania i pomiar przed podaniem napięcia
Układy wodorowe Pozycja elektrod decyduje o tym, gdzie wydzielają się gazy Nie zamieniać przewodów „na próbę”, nawet na krótko
Ochrona antykorozyjna Element ofiarny przejmuje korozję zamiast chronionej konstrukcji Kontrolować zużycie i wymieniać zużyte części co najmniej raz w roku

W instalacjach PV najbardziej praktyczna lekcja jest prosta: prąd stały nie wybacza bałaganu w polaryzacji. Jeżeli mam do czynienia z akumulatorem, ładowarką albo zabezpieczeniem w układzie hybrydowym, sprawdzam wszystko dwa razy, bo to tańsze niż naprawa elektroniki. To prowadzi do kolejnej rzeczy, czyli błędów, które popełnia się najczęściej.

Najczęstsze pomyłki przy polaryzacji i podłączaniu DC

Najwięcej problemów nie wynika z braku wiedzy, tylko z uproszczeń, które działają w jednym przypadku, a w innym już nie. W praktyce widzę cztery powtarzające się błędy, które warto wyłapać zanim cokolwiek zostanie podłączone.

  • Uznawanie, że elektroda zawsze ma ten sam znak. To nieprawda w układach odwracalnych i w różnych trybach pracy.
  • Mieszanie prądu konwencjonalnego z ruchem elektronów. To prowadzi do błędnego czytania schematów i opisu działania urządzenia.
  • Opieranie się tylko na kolorze przewodu. W instalacjach DC kolor bywa pomocny, ale nie jest uniwersalnym standardem.
  • Ignorowanie stanu zużycia elementów ochronnych. W ochronie antykorozyjnej zużyty element przestaje spełniać swoją rolę.

Najdroższy błąd to zwykle ten, który wydaje się „drobny” na etapie montażu. Odwrócone podłączenie kabla przy małym zasilaczu bywa tylko irytujące, ale przy banku 48 V, falowniku albo sterowniku ładowania może już wywołać realną awarię. Dlatego ja traktuję polaryzację jak element bezpieczeństwa, a nie tylko detal z podręcznika.

Zanim podłączysz przewody, sprawdź trzy rzeczy

Jeśli mam zostawić jedną praktyczną regułę, brzmi ona tak: najpierw rozpoznaj proces, dopiero potem znak elektrod. Wtedy nawet w baterii, diodzie czy elektrolizerze nie pomylisz strony, na której zachodzi utlenianie, z tą, przez którą prąd ma wpływać do układu.

  • Sprawdź, czy patrzysz na źródło energii, odbiornik czy urządzenie odwracalne.
  • Porównaj opis na obudowie z dokumentacją i schematem, a nie z samą kolorystyką przewodów.
  • Potwierdź orientację miernikiem przed pierwszym uruchomieniem, zwłaszcza w układach DC.
  • Jeśli układ pracuje w środowisku wilgotnym, zaplanuj przegląd elementów ochronnych przynajmniej raz w roku.

To podejście oszczędza czas, pieniądze i nerwy, a przy tym dobrze pasuje do instalacji związanych z fotowoltaiką i magazynowaniem energii. Właśnie dlatego ten temat warto rozumieć nie jako definicję z encyklopedii, ale jako prostą zasadę, która pomaga bezpiecznie podłączać i eksploatować sprzęt.

FAQ - Najczęstsze pytania

Anoda to elektroda, na której zachodzi proces utleniania, czyli oddawanie elektronów. W obwodach prądu stałego (DC) jest to strona, do której wpływa prąd konwencjonalny.

Znak anody (+/-) zależy od trybu pracy urządzenia. W baterii oddającej energię anoda jest ujemna, natomiast w elektrolizerze, gdzie energia jest dostarczana, anoda jest dodatnia. Kluczowy jest proces chemiczny (utlenianie), a nie stały znak.

Najlepiej sprawdzić schemat, dokumentację lub oznaczenia na elemencie. W przypadku diod LED dłuższa nóżka to anoda. Zawsze warto potwierdzić biegunowość miernikiem, zwłaszcza w instalacjach DC, aby uniknąć uszkodzeń.

Częste błędy to mylenie prądu konwencjonalnego z ruchem elektronów, poleganie wyłącznie na kolorze przewodów oraz zakładanie, że anoda zawsze ma ten sam znak. To może prowadzić do awarii, zwłaszcza w systemach fotowoltaicznych i magazynach energii.

W instalacjach PV i magazynach energii DC błąd polaryzacji może spowodować uszkodzenie elektroniki, alarmy BMS lub zatrzymanie systemu. Prawidłowe podłączenie anody i katody jest kluczowe dla bezpieczeństwa i efektywności działania.
